Βραχίονας αναφοράς με ειδική σχεδίαση για υψηλή ακαμψία και χαμηλή μάζα.

Βραχίονας αναφοράς με ειδική σχεδίαση για υψηλή ακαμψία και χαμηλή μάζα.

Βραχίονας απο ανθρακονήματα με προαιρετική ρύθμιση vta την στιγμή αναπαραγωγής. Διατίθεται σε μήκος 9 και 12 ιντσών

Το μοντέλο UP-4 ενσωματώνει μια ειδική ιδέα της αρχής του unipivot.
Το ρουλεμάν αποτελείται από έναν άξονα από σκληρυμένο χάλυβα
που στηρίζεται σε κοίλο, γυαλισμένο ζαφείρι.
Το έδρανο είναι εμποτισμένο προς όλες τις κατευθύνσεις με υγρό σιλικόνης.
Η χαμηλή τοποθέτηση του ρουλεμάν παρέχει μεγαλύτερη σταθερότητα
σε σύγκριση με άλλους βραχίονες, καθώς ένα σημαντικό μέρος
της κινητής μάζας του βραχίονα είναι τοποθετημένο
πάνω από το σημείο περιστροφής.
Με το μοντέλο UP-4, η προσαρμογή του αζιμουθίου γίνεται μέσω
των αντίβαρων.

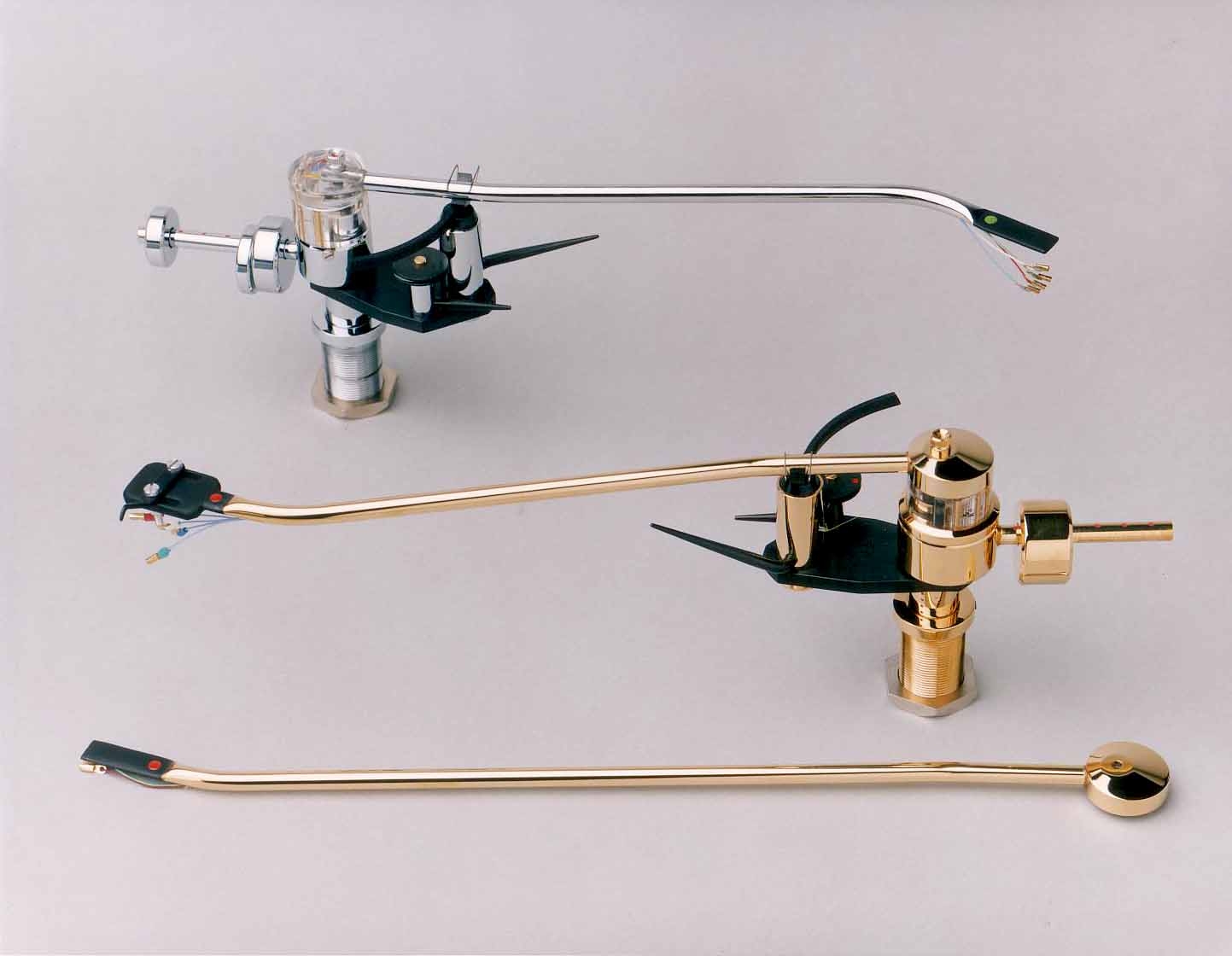

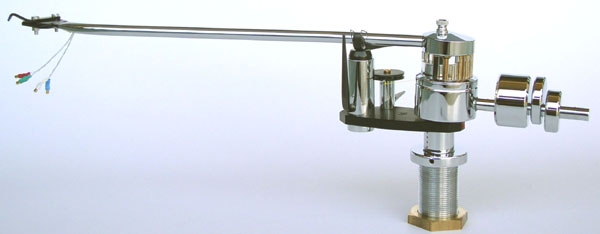

Το μοντέλο DP-6 έχει έναν μοναδικό συνδυασμό ρουλεμάν.
Ένα συγκρατημένο ρουλεμάν υψηλής ακρίβειας σιλικόνης
χρησιμοποιείται για το οριζόντιο επίπεδο κίνησης.
Δύο ρουλεμάν ζαφείρι ακριβείας ενσωματώνονται
για τον κατακόρυφο τρόπο κίνησης, ο οποίος μπορεί να αποσβένεται επίσης,
εάν είναι επιθυμητό, ​​με έγχυση υγρού σιλικόνης σε ένα πηγάδι
για κάθετη απόσβεση. Η απόσβεση του οριζόντιου επιπέδου κίνησης
είναι ανεξάρτητη από την απόσβεση του κατακόρυφου τρόπου κίνησης
και το τελευταίο μπορεί περαιτέρω να ρυθμιστεί
σε όλα τα ενδιάμεσα επίπεδα απόσβεσης.
Στο μοντέλο DP-6 η ρύθμιση αζιμουθίου για τέλειο διαχωρισμό καναλιών
επιτυγχάνεται στον άξονα ενός από τα έδρανα απο ζαφείρι.

Bραχίονας ακριβείας 12" με μπράτσο/κέλυφος κεφαλής από ανθρακονήματα
